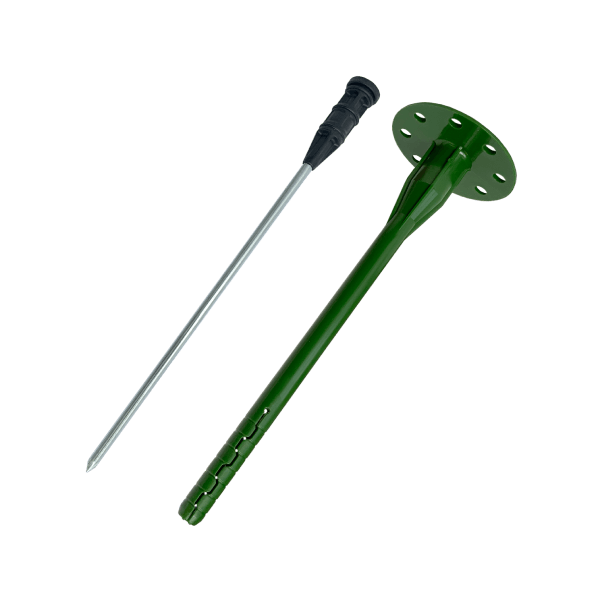

Дюбель для изоляции с металлическим гвоздем и термоголовкой IZL-T DAXMER

Используется для монтажа теплоизоляционных материалов (минваты, пенополистирола, пенопласта и пр.) толщиной до 250 мм, в полнотелые и пустотелые основания. Наличие полиамидной термоголовки на металлическом гвозде препятствует образованию «мостиков холода», которые могут негативно сказаться на тепловой изоляции фасада здания. Применяется для крепления на фасады с последующей «мокрой отделкой, в системе "вентилируемый" фасад (в зданиях высотой свыше 16 м), а также для утепления внутри помещений. Подходит для двух слоев утеплителя!

Термоголовка: ударопрочный полиамид.
Гвоздь: углеродистая сталь с цинковым покрытием.
Дюбель: нейлон.

Собственное производство дюбеля для изоляции с металлическим гвоздем и термоголовкой DAXMER позволяет нам контролировать качество выпускаемых изделий на каждом этапе. Вся продукция производится в полном соответствии с полученным техническим свидетельством.

Буклет, дюбель для изоляции DAXMER

Листовка, дюбель для изоляции IZL-T DAXMER


Диаметр дюбеля,
мм
Диаметр тарельчатого элемента,
мм
Диаметр гвоздя,
мм
Длина распорной зоны,
мм
Длина дюбеля,
мм
Толщина теплоизоляции,
мм
10 60 4,9 50 100 50
10 60 4,9 50 120 70
10 60 4,9 50 140 90
10 60 4,9 50 160 110
10 60 4,9 50 180 130
10 60 4,9 50 200 150
10 60 4,9 50 220 170
10 60 4,9 50 260 210
10 60 4,9 50 300 250

Характеристики установочных параметров:*


Стандартная глубина анкеровки 50 мм
Минимальная глубина отверстия 60 мм
Способ установки забивной
Диаметр бура (номинальный) 10 мм

* Информация носит справочный характер.

Правила монтажа:

image description
Просверлить отверстие.
image description
Вставить дюбель в отверстие.
image description
Забить гвоздь в дюбель.


a - зона углубления в основание (60 мм).
b - рабочая зона (толщина теплоизоляционного слоя (одного или двух)).
с - технологический зазор (10 мм), гарантирует беспрепятственное прохождение распорного элемента.

Характеристики установочных параметров:*


Стандартная глубина анкеровки 50 мм
Минимальная глубина отверстия 60 мм
Способ установки забивной
Диаметр бура (номинальный) 10 мм

Материалы оснований:

image description
Тяжелый бетон
image description
Кирпич полнотелый
керамический
image description
Керамзитобетон

image description
Кирпич полнотелый
силикатный
image description
Кирпич пустотелый
керамический
image description
Ячеистый бетон


Материал основания Глубина анкеровки*, мм
не менее
Значение допускаемых
вытягивающих нагрузок дюбеля*, кН
Бетон и изделяи из него, В25 55  0,33
Кирпич полнотелый силикатный ( М200 ), на растворе  М100 55 0,32
Кирпич полнотелый керамический ( М250 ), на растворе  М100 55 0,31
Кирпич пустотелый керамический ( М150)  55 0,31
Керамзитобетон, (прочность не менее 12,5 мПА) на растворе  М100 55 0,30
Ячеистый бетон (В 2,5), плотностью не менее 500 кг/м3 55 0,13

* Информация носит справочный характер.
