Анкер клиновой RIZZEL горячий цинк
Клиновой анкер RIZZEL предназначен для крепления разнообразных конструкций к бетону, кирпичу или природному камню. Используется как для внутренних, так и наружных работ. Обработанный методом горячего цинкования крепеж покрывается слоем цинка не менее 45 мкм, что создает надежную защиту от коррозии.
Широко применяется в процессе монтажа:
- ограждений;
- кабельных каналов;
- стальных профилей и конструкций;
- стеллажей и другого оборудования.

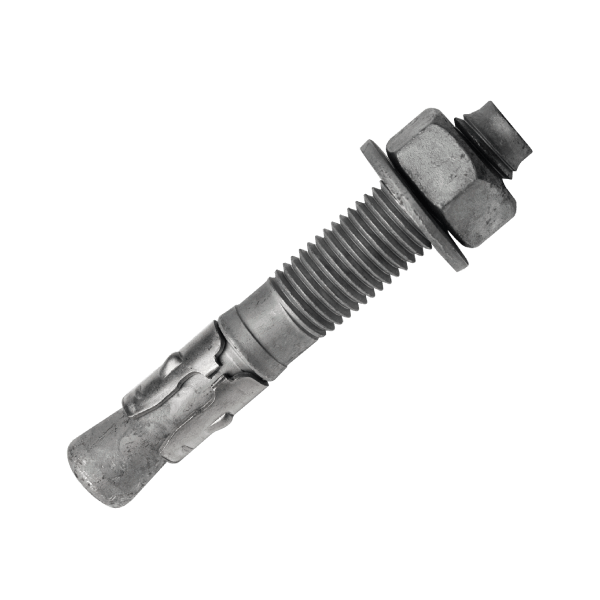

Клиновой анкер DAXMER, обработанный методом горячего цинкования, представляет собой крепежный элемент в виде шпильки с резьбой, на одном конце которой располагается шайба с гайкой, на другом - распорный узел с муфтой в форме конуса.
- Материал - сталь.
- Покрытие - цинк (защитный слой не менее 45 мкм).
- Резьба на шпильке - метрическая М8, М10, М12, М16.
- Диаметр анкера - 8 мм, 10 мм, 12 мм, 16 мм.
- Длина - от 75 мм до 150 мм.
Цены на анкеры DAXMER горячего цинкования порадует самых требовательных покупателей. Доставка осуществляется транспортными компаниями. Перед заказом вы всегда можете связаться с нами и получить консультацию по выбору того или иного крепежа.
Минимальная нагрузка - это рабочая (допустимая) нагрузк. Измеряется в килоньютонах (кН): 1 кН = 101,97 кг.
При наличии дефектов в материале основания допустимую величину нагрузки следует уменьшить на 40%.
| Размер (диаметр х длина) |
Толщина прикрепляемого материала* |
Глубина установки* | Мин. нагрузка на вырыв* бетон 20 |
Мин. нагрузка на срез* бетон 20 |
|---|---|---|---|---|
| 8 х 75 мм | 10 мм | 50 мм | 6,0 кН | 7,3 кН |
| 8 х 90 мм | 20 мм | 60 мм | 6,0 кН | 7,3 кН |
| 8 х 100 мм | 40 мм | 60 мм | 6,0 кН | 7,3 кН |
| 10 х 60 мм | 5 мм | 30 мм | 10,7 кН | 11,6 кН |
| 10 х 90 мм | 10 мм | 60 мм | 10,7 кН | 11,6 кН |
| 10 х 95 мм | 15 мм | 60 мм | 10,7 кН | 11,6 кН |
| 10 х 100 мм | 30 мм | 60 мм | 10,7 кН | 11,6 кН |
| 10 х 105 мм | 30 мм | 60 мм | 10,7 кН | 11,6 кН |
| 10 х 110 мм | 30 мм | 60 мм | 10,7 кН | 11,6 кН |
| 10 х 120 мм | 45 мм | 60 мм | 10,7 кН | 11,6 кН |
| 10 х 130 мм | 45 мм | 60 мм | 10,7 кН | 11,6 кН |
| 10 х 145 мм | 60 мм | 60 мм | 10,7 кН | 11,6 кН |
| 12 х 100 мм | 15 мм | 70 мм | 13,3 кН | 16,8 кН |
| 12 х 120 мм | 30 мм | 70 мм | 13,3 кН | 16,8 кН |
| 12 х 125 мм | 30 мм | 70 мм | 13,3 кН | 16,8 кН |
| 12 х 145 мм | 50 мм | 70 мм | 13,3 кН | 16,8 кН |
| 16 х 105 мм | 10 мм | 70 мм | 23,3 кН | 31,4 кН |
| 16 х 130 мм | 15 мм | 80 мм | 23,3 кН | 31,4 кН |
| 16 х 140 мм | 30 мм | 80 мм | 23,3 кН | 31,4 кН |
| 16 х 150 мм | 40 мм | 80 мм | 23,3 кН | 31,4 кН |
* Информация носит справочный характер.
в отверстие.
При подготовке отверстия важно помнить, что его диаметр должен совпадать с диаметром клинового анкера. А глубина отверстия должна на 5-10 мм превышать глубину установки анкера. Монтаж производится строго перпендикулярно основанию.
Материалы оснований:
