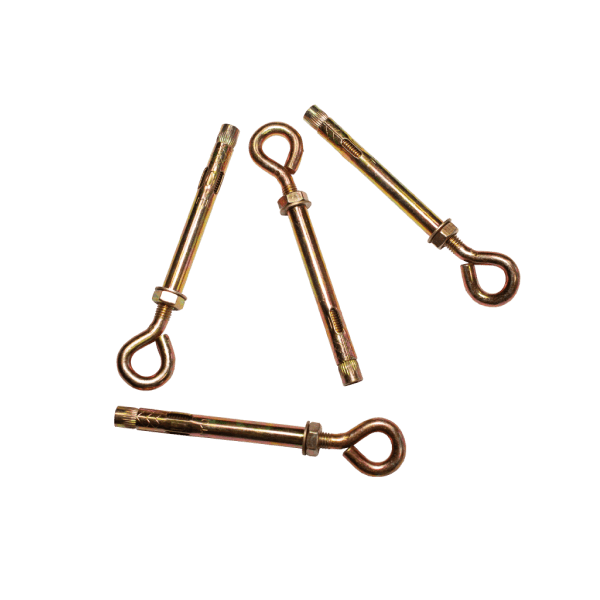

Анкерный болт с кольцом RIZZEL
Устанавливается в предварительно просверленное отверстие.
Анкерный болт с кольцом представляет собой крепежное изделие в виде стальной шпильки с конусообразным наконечником с одной стороны и гайкой с кольцом с другой. При закручивании гайки происходит смещение шпильки с конусообразным элементом относительно втулки, вызывая ее распор. Тем самым происходит надежная фиксация крепежа в материале основания.
- Материал - оцинкованная сталь.
- Покрытие - желтый / белый цинк.
- Резьба метрическая - М6, М8, М10, М12.
- Диаметр анкера - 8 мм, 10 мм, 12 мм, 14 мм, 16 мм.
- Длина - от 40 мм до 130 мм.
Цена на анкеры с кольцом RIZZEL в нашем каталоге отличается демократичностью. Предоставляем консультации и помощь в выборе. Доставку осуществляем транспортной компанией.
Минимальная нагрузка - это рабочая (допустимая) нагрузка. Измеряется в килоньютонах (кН): 1 кН = 101,97 кг.
При наличии дефектов в материале основания допустимую величину нагрузки следует уменьшить на 40%.
| Размерный ряд (диаметр анкера х длина) |
Диаметр резьбы | Диаметр отверстия | Мин.глубина анкеровки* | Мин. нагрузка на вырыв*, бетон / кирпич |
Мин. нагрузка на срез*, бетон / кирпич |
|---|---|---|---|---|---|
| 8 х 40 мм | М6 | 8 мм | 30 мм | 2,0 кН / 1,4 кН | 3,5 кН / 1,5 кН |
| 8 х 45 мм | М6 | 8 мм | 40 мм | 2,0 кН / 1,4 кН | 3,5 кН / 1,5 кН |
| 8 х 60 мм | М6 | 8 мм | 40 мм | 2,0 кН / 1,4 кН | 3,5 кН / 1,5 кН |
| 8 х 80 мм | М6 | 8 мм | 50 мм | 2,0 кН / 1,4 кН | 3,5 кН / 1,5 кН |
| 10 х 50 мм | М8 | 10 мм | 40 мм | 3,45 кН / 2,0 кН | 4,6 кН / 2,2 кН |
| 10 х 60 мм | М8 | 10 мм | 50 мм | 3,45 кН / 2,0 кН | 4,6 кН / 2,2 кН |
| 10 х 80 мм | М8 | 10 мм | 50 мм | 3,45 кН / 2,0 кН | 4,6 кН / 2,2 кН |
| 10 х 100 мм | М8 | 10 мм | 50 мм | 3,45 кН / 2,0 кН | 4,6 кН / 2,2 кН |
| 10 х 120 мм | М8 | 10 мм | 50 мм | 3,45 кН / 2,0 кН | 4,6 кН / 2,2 кН |
| 12 х 70 мм | М10 | 12 мм | 60 мм | 5,1 кН / 2,8 кН | 6,6 кН / 3,0 кН |
| 12 х 100 мм | М10 | 12 мм | 60 мм | 5,1 кН / 2,8 кН | 6,6 кН / 3,0 кН |
| 12 х 130 мм | М10 | 12 мм | 60 мм | 5,1 кН / 2,8 кН | 6,6 кН / 3,0 кН |
| 14 х 70 мм | М10 | 14 мм | 60 мм | 5,45 кН / 2,8 кН | 7,7 кН / 3,0 кН |
| 14 х 100 мм | М10 | 14 мм | 60 мм | 5,45 кН / 2,8 кН | 7,7 кН / 3,0 кН |
| 16 х 80 мм | М12 | 16 мм | 60 мм | 6,2 кН / 3,4 кН | 11,3 кН / 3,7 кН |
| 16 х 110 мм | М12 | 16 мм | 60 мм | 6,2 кН / 3,4 кН | 11,3 кН / 3,7 кН |
| 16 х 130 мм | М12 | 16 мм | 60 мм | 6,2 кН / 3,4 кН | 11,3 кН / 3,7 кН |
* Информация носит справочный характер.
в подготовленное отверстие.
При подготовке отверстия важно помнить, что его диаметр должен совпадать с диаметром анкера. А глубина отверстия должна на 5-10 мм превышать глубину установки анкера. Монтаж производится строго перпендикулярно основанию.
Материалы оснований:
